HELIX IQ W12-DVC2 Subwoofer Passiv

HELIX IQ W12-DVC2 | 30 cm Subwoofer

Wichtiger Hinweis:

Vor der ersten Inbetriebnahme muss die beiliegende Schraube mit Keilsicherungsscheibe gemäß des beigefügten „Tuneable Mass System Installation Guide“ in der Dustcap installiert werden. Dies ist erforderlich, auch wenn kein Zusatzgewicht (Tuning Mass) hinzugefügt wird.

HELIX IQ W12-DVC2

Audiophile Klangqualität mit maximaler Anpassbarkeit

Der HELIX IQ W12-DVC2 setzt neue Maßstäbe im Bereich der High-Performance-Subwoofer. Entwickelt für anspruchsvolle Musikliebhaber, die sowohl kraftvolle Pegel als auch präzise Klangqualität schätzen, bietet dieser Subwoofer eine herausragende Kombination aus innovativer Technik, robuster Konstruktion und einzigartiger Flexibilität. Durch sein speziell entwickeltes Tuneable Mass System (TMS) erlaubt er eine individuelle Anpassung der Basswiedergabe, sodass er in jeder Anwendung – ob in kompakten geschlossenen Gehäusen oder leistungsstarken Bassreflex-Gehäusen – sein volles Potenzial entfalten kann.

Maximale Performance für tiefste Bässe

Mit dem empfohlenen Leistungsbereich von 300 bis 750 Watt RMS hat der HELIX IQ W12-DVC2 ein breites Einsatzgebiet und ist besonders für leistungsstarke Verstärkerkonfigurationen optimiert. Seine robuste Konstruktion ermöglicht eine gleichbleibend präzise Wiedergabe, selbst bei hohen Pegeln über längere Zeiträume. Die 3-lagige Glasfaser-Mylar-Honeycomb-Membran kombiniert maximale Steifigkeit mit optimaler innerer Dämpfung, wodurch Verzerrungen minimiert und eine dynamische, kontrollierte Basswiedergabe erzielt werden. Die herausragende Impulstreue sorgt dafür, dass selbst komplexe Bassläufe klar und präzise wiedergegeben werden, ohne an Definition zu verlieren.

Ein hocheffizientes Kühlsystem mit groß dimensionierter Polkernbohrung und strömungsoptimiertem Korbdesign sorgt für eine kontinuierliche Luftzirkulation. Dies verhindert Überhitzung und thermische Kompressionseffekte, wodurch der Subwoofer auch unter Dauerbelastung eine gleichbleibend hohe Performance liefert.

Tuneable Mass System (TMS) – Die mechanische Feinabstimmung für deinen Sound

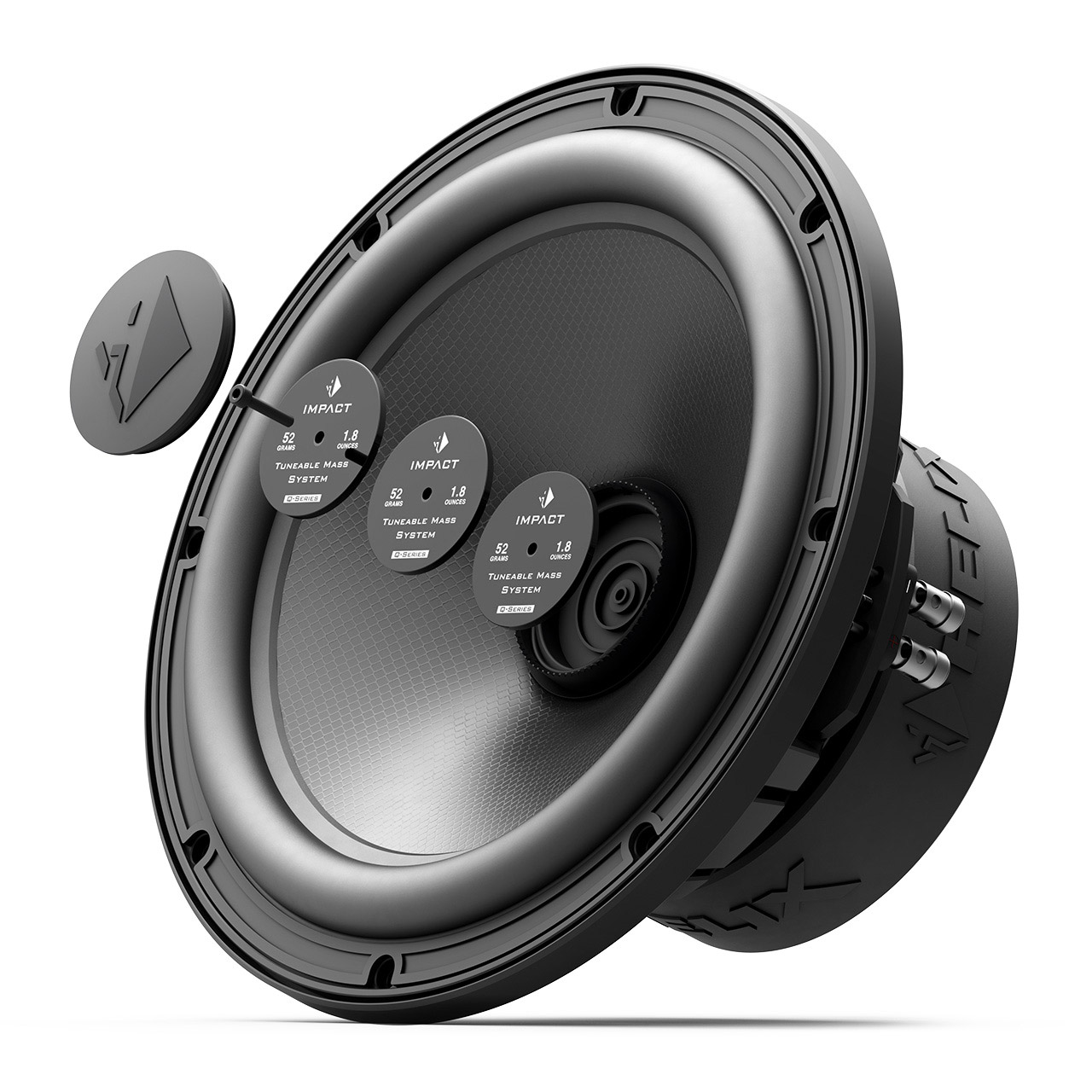

Mit dem innovativen Tuneable Mass System (TMS) bietet der HELIX IQ W12-DVC2 eine völlig neue Möglichkeit zur individuellen Klangabstimmung. Durch das gezielte Hinzufügen oder Entfernen von Zusatzgewichten innerhalb der Dustcap kann die bewegte Masse des Subwoofers variiert werden. Diese Anpassung verändert die Thiele-Small-Parameter und beeinflusst damit direkt die Resonanzfrequenz, die Gesamtgüte und die Effizienz des Subwoofers.

Je nach gewählter Konfiguration verändert sich das Klangbild maßgeblich. Ohne Zusatzgewicht bleibt die Resonanzfrequenz im oberen Bereich, wodurch eine besonders schnelle Impulstreue und ein hoher Wirkungsgrad erreicht werden. Diese Abstimmung eignet sich perfekt für Lautstärke-optimierte Setups und präzise Basswiedergabe mit maximaler Pegelreserve. Mit zunehmender Masse reduziert sich die Resonanzfrequenz, wodurch der Subwoofer tiefere Frequenzen mit höherem Nachdruck reproduzieren kann. Dies ist insbesondere für geschlossene Gehäuse oder tief abgestimmte Bassreflex-Konstruktionen vorteilhaft, da sich so eine besonders voluminöse und druckvolle Basswiedergabe erzielen lässt.

Die Möglichkeit, die bewegte Masse anzupassen, erlaubt eine präzise Abstimmung des Subwoofers auf das jeweilige Gehäusevolumen und die akustischen Gegebenheiten des Fahrzeugs. Während eine höhere bewegte Masse eine tiefere Grenzfrequenz ermöglicht, bleibt bei geringerer Masse der Wirkungsgrad höher, wodurch sich der Subwoofer auch mit moderater Verstärkerleistung effizient betreiben lässt. Diese einzigartige Flexibilität macht den HELIX IQ W12-DVC2 zu einer perfekten Wahl für alle, die höchste Klangpräzision und maximale Anpassbarkeit erwarten.

Vielseitige Integrationsmöglichkeiten

Der HELIX IQ W12-DVC2 wurde mit einer 2 × 2 Ohm Doppelschwingspule ausgestattet, um eine maximale Anpassungsfähigkeit an unterschiedliche Verstärkersysteme zu gewährleisten. Je nach Verkabelung kann der Subwoofer neben der typischen 2 x 2 Ohm Konfiguration mit einer Gesamtimpedanz von 1 Ohm oder 4 Ohm betrieben werden, sodass er sich perfekt an leistungsstarke Monoblock-Endstufen oder komplexe Mehrfach-Subwoofer-Setups anpassen lässt. Dies bietet eine besonders hohe Flexibilität, wenn es darum geht, den Subwoofer optimal in ein bestehendes oder neu geplantes Soundsystem zu integrieren.

Neben der elektrischen Anbindung wurde auch die mechanische Konstruktion für vielseitige Installationsmöglichkeiten optimiert. Der Subwoofer eignet sich sowohl für geschlossene als auch für Bassreflex-Gehäuse und kann in unterschiedlichen Fahrzeugtypen ideal eingesetzt werden. In geschlossenen Gehäusen überzeugt er durch eine kontrollierte, präzise Basswiedergabe mit exzellenter Impulstreue, während er in Bassreflex-Konstruktionen sein volles Pegelpotenzial entfaltet und tiefe Frequenzen mit beeindruckendem Nachdruck reproduziert.

Robustes Design für langanhaltende Performance

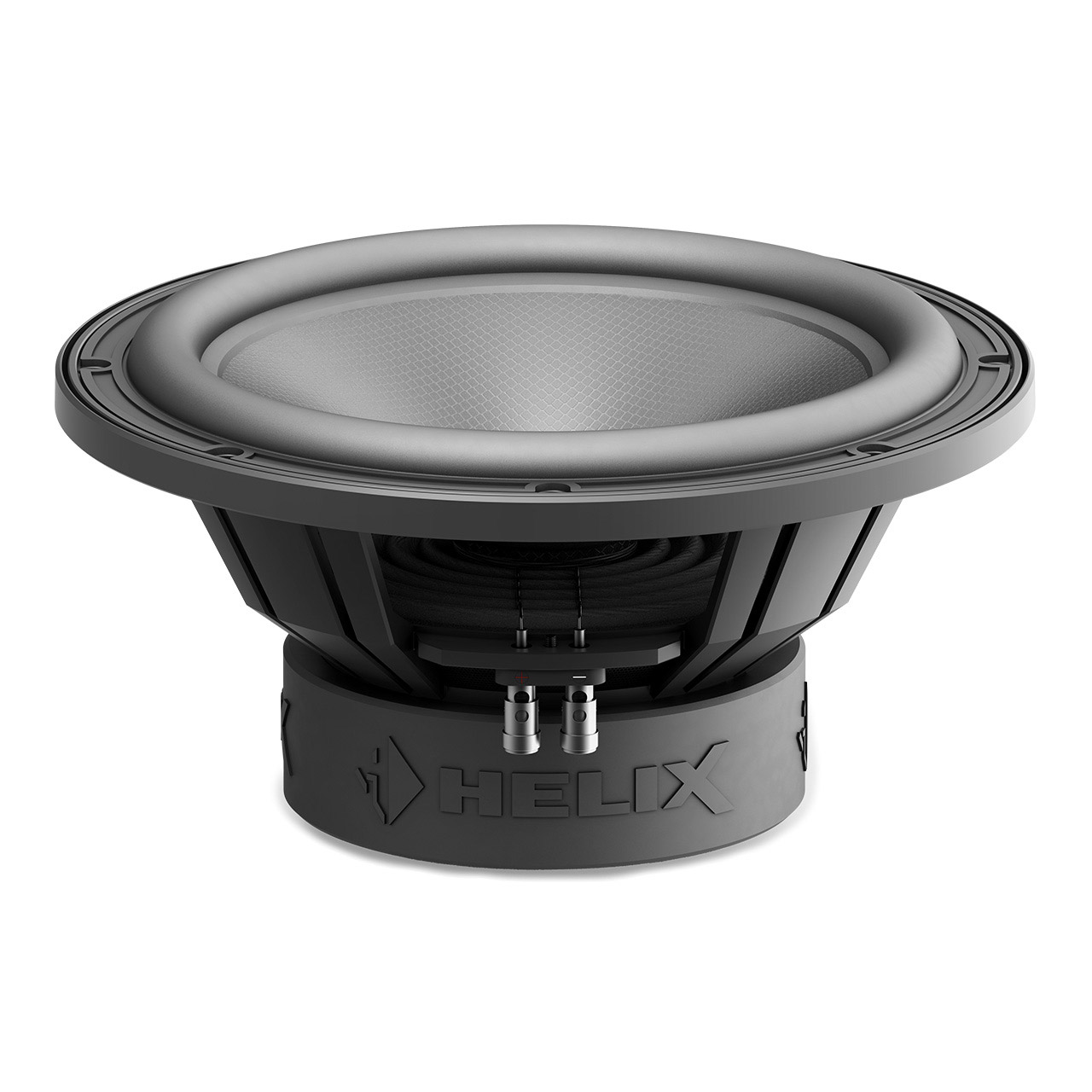

Eine leistungsstarke Basswiedergabe erfordert eine stabile Konstruktion. Der HELIX IQ W12-DVC2 ist mit einem hochwertigen Aluminium-Druckgusskorb ausgestattet, der unerwünschte Resonanzen verhindert und eine vibrationsfreie Arbeitsweise sicherstellt. Dies garantiert eine konstante, präzise Wiedergabe auch bei maximalen Auslenkungen.

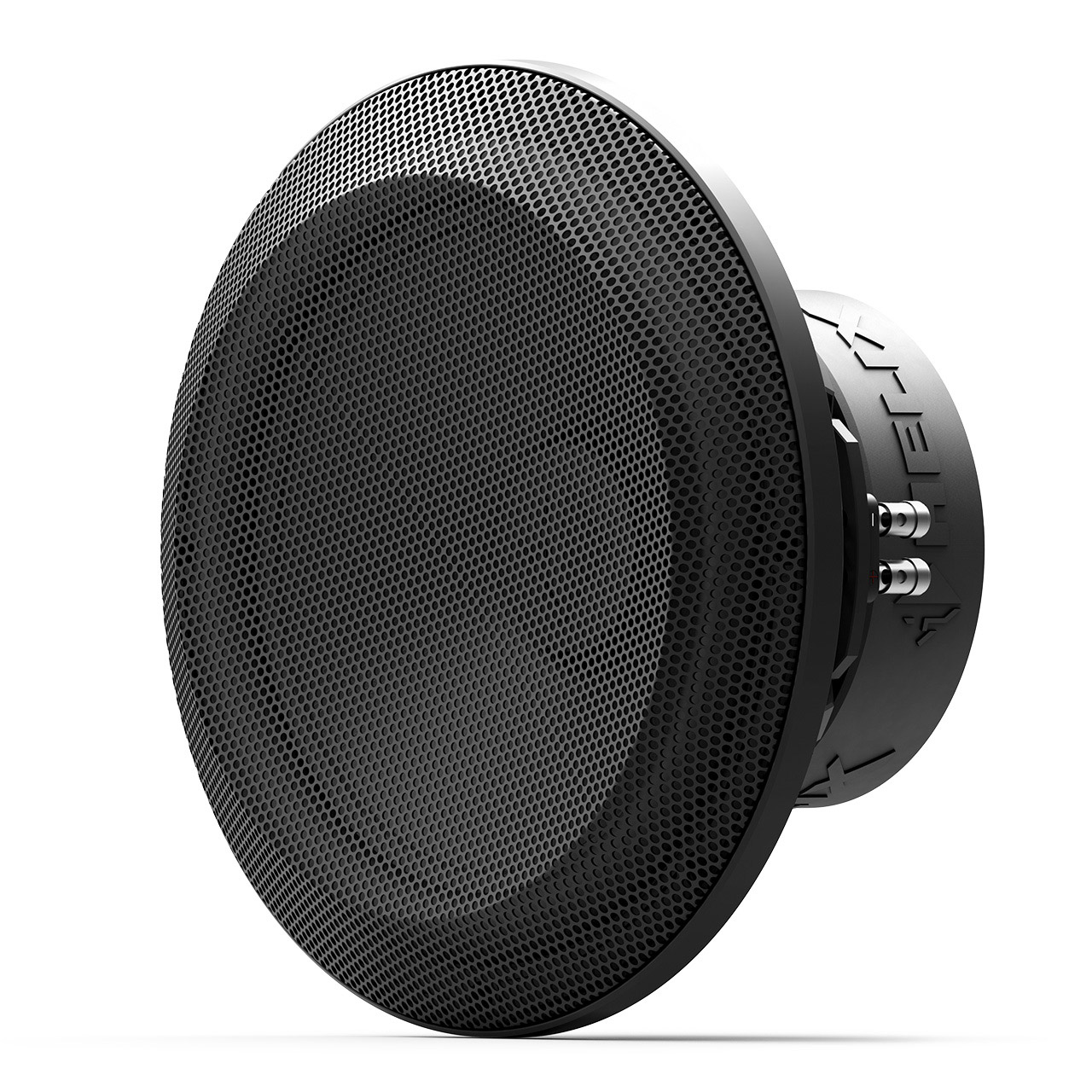

Zusätzlich wurde der Subwoofer mit einem Schutzgitter ausgestattet, welches direkt in den Korb integriert ist. Diese stabile Befestigung sorgt nicht nur für optimalen Schutz der Membran, sondern ermöglicht auch eine nahtlose Integration des Subwoofers in das Fahrzeugdesign. Somit ist eine sichere sowie stilvolle Installation gegeben, was gerade in beengten Einbauverhältnissen oder in Fahrzeugen mit anspruchsvollen Platzverhältnissen von entscheidendem Vorteil für eine langfristig zuverlässige Performance sein kann. Dank dieser stabilen Bauweise bleibt der HELIX IQ W12-DVC2 auch unter hoher Beanspruchung beständig und liefert eine unverfälschte Klangqualität über Jahre hinweg.

Features

• Subwoofer mit audiophiler Klangqualität – liefert überragende Klangqualität mit beeindruckenden Tiefen und präziser Dynamik
• Ausgelegt für maximale Belastbarkeit – bis zu 750 Watt RMS ermöglichen auch anspruchsvollste Systemdesigns
• Proprietäres Tuneable Mass System (TMS) – konfigurierbares Membrangewicht zur Feinabstimmung der Thiele-Small-Parameter vor und nach der Installation
• Kraftvoller Tiefbass, einzigartige Dynamik – 3-lagige Glasfaser-Mylar-Honeycomb-Membran für maximale Präzision und optimale innere Dämpfung
• Flexibler Anschluss – 2 x 2 Ohm Doppel-Schwingspule für flexible Systemkonfigurationen
• Optimiert für kompakte Gehäuse – High-Performance Subwoofer entwickelt für platzsparende Installationen
• Vielseitig einsetzbar – geeignet für geschlossene und Bassreflex-Gehäuse für maximale Flexibilität im Systemdesign
• Durchdachtes Design – aufwendig konstruierter Aluminium-Druckgusskorb mit integriertem Schutzgitter für maximale Langlebigkeit

Technische Daten – +1 TM +2 TM +3 TM Belastbarkeit RMS / Max. P 750 / 1.500 Watt Empfohlene Verstärkerleistung RMS ab 300 Watt Impedanz Z 2 x 2 Ω Gleichstromwiderstand Re 2 x 1,9 Ω Resonanzfrequenz Fs 36 Hz 32 Hz 29 Hz 27 Hz Mechanische Güte Qms 5,37 Elektrische Güte Qes 0,53 0,59 0,64 0,69 Gesamtgüte Qts 0,48 0,53 0,57 0,62 Nachgiebigkeit Cms 96 μm/N Äquivalentvolumen Vas 35 L Kraftfaktor B*I 18,1 Tm Wirkungsgrad SPL 90 dB @ 2,83V / 1m
87 dB @ 1W / 1m Membranfläche Sd 515 cm² Bewegte Masse Mms 199 g 252 g 305 g 358 g Membranmaterial Glasfaser-Mylar-Honeycomb-Membran Mechanischer Widerstand Rms 8,5 kg/s Schwingspulendurchmesser ø 63 mm Schwingspulenwickelbreite 34 mm Max. linearer Membranhub Xmax +/- 12 mm Außendurchmesser ø 327,1 mm Einbaudurchmesser ø 281 mm Einbautiefe 144,7 mm Empfohlene Gehäusevolumina Geschlossenes Gehäuse Nettovolumen 33 L 47 L 65 L 115 L Untere Grenzfrequenz (-3dB) 53 Hz 44 Hz 37 Hz 31 Hz Bassreflex-Gehäuse Nettovolumen 70 L 90 L 110 L 140 L Reflex-Kanaldurchmesser ø 100 mm Reflex-Kanalfläche 78 cm² Reflex-Kanallänge 27 cm 31 cm 37 cm 39 cm Tunnelabstimmungsfrequenz Fb 31 Hz 26 Hz 22 Hz 19 Hz Untere Grenzfrequenz (-3dB) 27 Hz 22 Hz 19 Hz 16 Hz
Lieferumfang

• 1 x Subwoofer IQ W12-DVC2
• 1 x Einbauring
• 2 x Befestigungsmaterial
• 1 x Schutzgitter
• 2 x Werkzeug zur Demontage des Schutzgitters
• 3 x Tuning Mass (TM)
• 1 x Datenblatt
